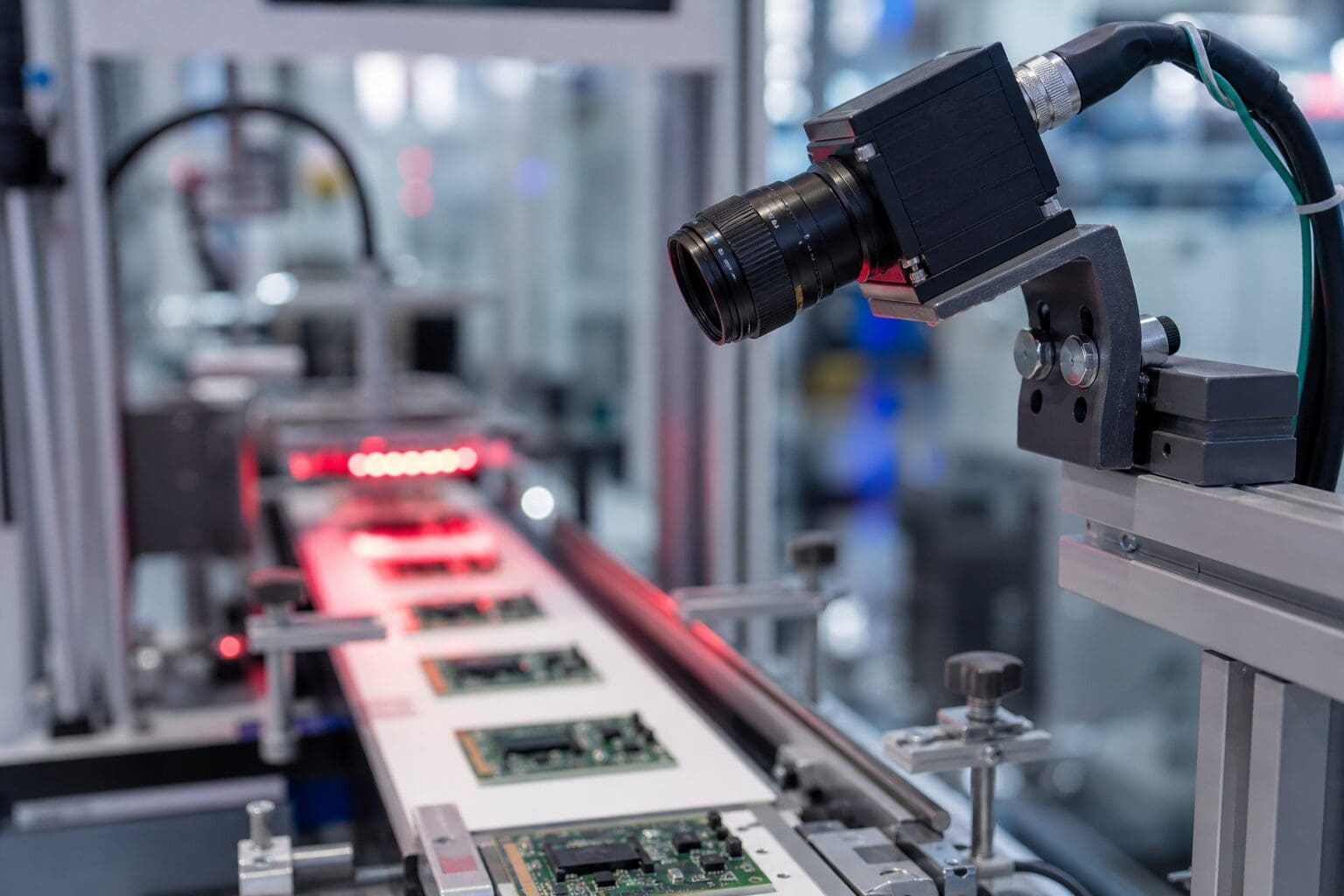

Een industriële visioncamera is een slimme camera die in fabrieken, magazijnen en productielijnen beelden vastlegt om producten, onderdelen of processen te controleren. Wie zich afvraagt: “Hoe werkt een industriële visioncamera?”, komt al snel uit bij een combinatie van optiek, belichting, sensoren en software. De camera kijkt niet alleen; het systeem beoordeelt ook wat er te zien is. Daardoor kan het bijvoorbeeld fouten herkennen, afmetingen controleren of codes lezen, vaak sneller en constanter dan het menselijk oog.
Hoe werkt een industriële visioncamera? De basis uitgelegd
Een industriële visioncamera maakt een opname van een object of situatie en zet die opname om in digitale beeldinformatie. Die informatie wordt daarna geanalyseerd door software. Het doel is meestal niet om een mooie foto te maken, maar om betrouwbare meet- of controlegegevens te krijgen.
Denk aan een potje jam op een lopende band. De camera kan controleren of het etiket recht zit, of de dop aanwezig is en of de houdbaarheidsdatum leesbaar is. Bij metalen onderdelen kan het systeem kijken of gaten op de juiste plek zitten. In de verpakkingsindustrie kan een visioncamera tellen hoeveel producten in een doos liggen.
Het systeem werkt in grote lijnen in vier stappen:
- Beeld vastleggen: de camera maakt op het juiste moment een opname.
- Beeld verbeteren: belichting, scherpte en contrast worden zo constant mogelijk gehouden.
- Beeld analyseren: software zoekt naar vormen, randen, kleuren, codes of afwijkingen.
- Resultaat doorgeven: het systeem geeft een signaal, bijvoorbeeld goedgekeurd of afgekeurd.
Omdat industriële omgevingen vaak snel, stoffig, warm of trillingsgevoelig zijn, zijn deze camera’s meestal robuuster dan gewone consumentencamera’s.
De belangrijkste onderdelen van een visioncamera
Een industriële visioncamera bestaat uit meer dan alleen een behuizing met een lens. Elk onderdeel heeft invloed op de betrouwbaarheid van de inspectie.
De beeldsensor
De beeldsensor is het hart van de camera. Deze sensor vangt licht op en zet dat om in digitale signalen. Er zijn sensoren die beelden in kleur opnemen en sensoren die alleen zwart-wit registreren. Een zwart-witcamera klinkt eenvoudiger, maar kan bij inspectietaken juist erg nauwkeurig zijn, omdat contrast en helderheid vaak belangrijker zijn dan kleur.
De resolutie van de sensor bepaalt hoeveel detail de camera kan vastleggen. Voor het controleren van een grote doos is minder detail nodig dan voor het inspecteren van een klein krasje op een onderdeel. Ook de snelheid van de sensor telt mee. In een snelle productielijn moet de camera soms veel beelden per seconde kunnen maken zonder belangrijke informatie te missen.
De lens
De lens bepaalt welk deel van de scène in beeld komt en hoe scherp het object wordt weergegeven. Een verkeerde lens kan ervoor zorgen dat details te klein, vervormd of onscherp zijn. Daarom wordt bij industriële vision vaak zorgvuldig gekozen voor een lens die past bij de afstand tot het object, de grootte van het product en de gewenste nauwkeurigheid.
Bij sommige toepassingen is een vaste lens voldoende. In andere situaties is speciale optiek nodig, bijvoorbeeld om vervorming te beperken of zeer kleine details zichtbaar te maken. De lens werkt altijd samen met de sensor; een goede sensor levert weinig op als de lens het beeld niet goed doorgeeft.
De belichting
Belichting is bij industriële beeldverwerking vaak net zo belangrijk als de camera zelf. Een product kan er onder verschillende lichtomstandigheden heel anders uitzien. Schaduwen, reflecties of wisselend omgevingslicht kunnen de analyse verstoren.
Daarom gebruiken visionopstellingen vaak vaste lampen, led-ringen, lijnverlichting of achtergrondverlichting. Bij een transparant object kan tegenlicht helpen om de vorm zichtbaar te maken. Bij een glanzend oppervlak is juist gecontroleerd licht nodig om hinderlijke reflecties te verminderen. Goede belichting maakt het verschil tussen een onzeker beeld en een betrouwbaar meetresultaat.
Van opname naar beslissing
Een industriële visioncamera maakt niet zomaar continu willekeurige foto’s. Meestal wordt de opname getriggerd. Dat betekent dat een sensor, machinebesturing of tijdsignaal aangeeft wanneer het object precies op de juiste plek is.
Na het vastleggen van het beeld begint de verwerking. Soms gebeurt dat in een aparte computer, soms direct in de camera. Camera’s met ingebouwde verwerking worden vaak slimme camera’s genoemd. Zij kunnen zelf eenvoudige of uitgebreide controles uitvoeren en direct een resultaat geven.
De software zoekt bijvoorbeeld naar:
- Randen en contouren: om vormen, posities en afmetingen te bepalen.
- Kleurverschillen: om producten, markeringen of afwijkingen te herkennen.
- Tekens en codes: om barcodes, datamatrixcodes of bedrukking te controleren.
- Patronen: om te zien of onderdelen correct geplaatst zijn.
- Afwijkingen: om krassen, deuken, ontbrekende delen of vervuiling te ontdekken.
Het resultaat kan heel eenvoudig zijn: goed of fout. Maar het kan ook een meetwaarde zijn, zoals lengte, breedte, positie of hoek. In sommige processen wordt het resultaat gebruikt om een product uit te werpen, een robotarm aan te sturen of een waarschuwing te geven aan een operator.
Waarin verschilt een industriële camera van een gewone camera?
Een gewone camera is ontworpen voor mensen die beelden willen bekijken, bewaren of delen. Een industriële visioncamera is ontworpen voor herhaalbare controle. Dat verschil lijkt klein, maar is in de praktijk groot.
Een consumentencamera past vaak automatisch instellingen aan, zoals belichting, kleur en scherpte. Dat is handig voor vakantiefoto’s, maar minder geschikt voor inspectie. In een fabriek wil je juist dat de omstandigheden zo constant mogelijk blijven. Alleen dan kun je eerlijk vergelijken of een product goed of fout is.
Daarnaast zijn industriële camera’s vaak gemaakt voor langdurig gebruik in vaste opstellingen. Ze kunnen worden gekoppeld aan machines, sensoren en besturingen. Ook is de aansluiting vaak gericht op snelle en betrouwbare dataoverdracht. Het uiterlijk is meestal minder belangrijk dan stabiliteit, nauwkeurigheid en voorspelbaarheid.
Voor consumenten is dat verschil relevant wanneer zij willen begrijpen hoe moderne productie werkt. Veel producten die thuis worden gebruikt, zijn tijdens de fabricage gecontroleerd met visiontechniek. Denk aan voedselverpakkingen, elektronica, medicijnverpakkingen, auto-onderdelen en huishoudelijke apparaten.
Toepassingen in het dagelijks leven
Hoewel industriële visioncamera’s meestal achter de schermen werken, hebben ze invloed op veel producten die consumenten dagelijks tegenkomen. Ze helpen bedrijven om fouten eerder te ontdekken en processen gelijkmatiger te laten verlopen.
Voorbeelden van toepassingen zijn:
- Voedselproductie: controleren of verpakkingen goed gesloten zijn en etiketten correct geplaatst zijn.
- Elektronica: nagaan of kleine onderdelen op de juiste plek zitten.
- Logistiek: lezen van codes op dozen en sorteren van pakketten.
- Farmaceutische productie: controleren van bedrukking, aantallen en verpakkingselementen.
- Automotive: inspecteren van onderdelen, lasnaden of montageposities.
Een belangrijk voordeel is dat de controle objectief is. Een mens kan moe worden of afgeleid raken, terwijl een goed ingesteld visionsysteem steeds volgens dezelfde regels kijkt. Dat betekent niet dat mensen overbodig zijn. Mensen blijven nodig voor instelling, interpretatie, onderhoud en beoordeling van bijzondere situaties.
Factoren die de werking beïnvloeden
Niet elke visionoplossing werkt automatisch goed. De kwaliteit hangt af van de combinatie van camera, lens, licht, software en omgeving. Een kleine verandering kan soms al invloed hebben op het resultaat.
Belangrijke factoren zijn:
- Snelheid van de productielijn: hoe sneller objecten bewegen, hoe korter de belichtingstijd moet zijn.
- Afstand tot het object: die bepaalt mede welke lens en resolutie nodig zijn.
- Materiaal van het product: glans, transparantie en kleur beïnvloeden de opname.
- Omgevingslicht: wisselend daglicht of felle lampen kunnen de analyse verstoren.
- Trillingen: beweging kan leiden tot onscherpe beelden.
- Vuil en stof: vervuiling op lens of verlichting kan metingen minder betrouwbaar maken.
Daarom begint een visionproject meestal met goed kijken naar de taak. Wat moet de camera precies zien? Hoe klein is de fout die herkend moet worden? Hoe snel beweegt het product? Welke variatie is normaal en welke niet? Zonder duidelijke grenzen kan zelfs een goede camera onbetrouwbare conclusies trekken.
Slimme software en beeldanalyse
De software achter een visioncamera bepaalt hoe het beeld wordt begrepen. Traditionele beeldanalyse werkt vaak met vaste regels. De software kijkt dan bijvoorbeeld of een rand op een bepaalde plaats zit, of een code leesbaar is, of een vlak de juiste helderheid heeft.
Bij complexere toepassingen kan beeldherkenning met zelflerende technieken worden gebruikt. Die systemen leren van voorbeelden, zoals beelden van goede producten en beelden met fouten. Dat kan nuttig zijn wanneer afwijkingen moeilijk in eenvoudige regels te beschrijven zijn. Toch blijft zorgvuldige instelling belangrijk. Een systeem moet weten welke variaties acceptabel zijn en welke niet.
Ook hier geldt: een visioncamera “begrijpt” een product niet zoals een mens dat doet. Het systeem verwerkt beeldinformatie volgens ingestelde methoden. De kracht zit in snelheid, herhaalbaarheid en nauwkeurige vergelijking, niet in algemeen menselijk inzicht.
Veelgestelde vragen
Is een industriële visioncamera hetzelfde als een beveiligingscamera?
Nee, een industriële visioncamera is bedoeld voor inspectie, meting en procescontrole. Een beveiligingscamera is vooral gemaakt om gebeurtenissen vast te leggen voor mensen.
Kan een visioncamera alle productiefouten herkennen?
Niet automatisch. De camera kan alleen fouten herkennen die zichtbaar zijn en waarvoor het systeem goed is ingesteld.
Werkt een industriële visioncamera ook in het donker?
Ja, mits er passende verlichting wordt gebruikt. Veel systemen vertrouwen juist op gecontroleerd kunstlicht in plaats van omgevingslicht.
Waarom is belichting zo belangrijk bij visiontechniek?
Belichting bepaalt of kenmerken duidelijk zichtbaar zijn. Slechte belichting kan schaduwen, reflecties of onscherpe contrasten veroorzaken.
Heeft een visioncamera altijd kunstmatige intelligentie nodig?
Nee, veel toepassingen werken uitstekend met vaste regels, patroonherkenning en klassieke beeldverwerkingstechnieken zonder zelflerende software.
